Novoplex bug




Il Novoplex è stato prodotto dal primo radioclub tedesco DADS esclusivamente per i radioamatori.
La sua base è esternamente in Bakelite, mentre all'interno vi è una lastra di pesante metallo che fornisce al bug il giusto peso.

Al di sotto della base ci sono n. 4 piedini in gomma di tipo a ventosa con un generoso diametro di 40 m.m.

Le strisce di continuità elettrica sono racchiuse all'interno della base e quindi non visibili esternamente.
La base presenta nella parte anteriore destra il simbolo  dell'associazione pre-bellica DASD (predecessore della DARC, l'attuale associazione Radioamatoriale Tedesca),  sempre al lato destro della base, ma all'altezza del braccio principale vi è il nome del produttore.

Il Novoplex nasce nel 1935 nella città di  Charlottenburger dalla Società Motoren und Geraetebau, (il motore di Charlottenburg).
Charlottenburg è un quartiere di Berlino, in un'area che dopo il conflitto è rimasta inclusa nella parte ovest di Berlino.


Il braccio principale del bug è in alluminio, con una particolare forma a sezione rettangolare, ed ha un lungo sviluppo, sopra supporta un unico grande peso di forma cilindrica(fate bene attenzione a questo particolare del braccio e del peso, in quanto più avanti la userò per alcune considerazioni).

Sulla base al lato sinistro in corrispondenza del braccio principale, si possono notare alcune tacche di graduazione seguiti da una serie di numeri.
Questi sono dei riferimenti che permettono una regolazione di massima, infatti spostando il peso in coincidenza di queste tacche, si noterà che varierà in corrispondenza anche la velocità che il tasto può esprimere durante la trasmissione.
 Con questo sistema il tasto può andare sino a  70, 85, 100, 130, 170 caratteri al minuto.

Al lato destro del Bug, di fianco al paddle, potrete notare il simbolo della prima associazione radioamatoriale Tedesca formata da un Rombo con la scritta DASD distribuita tutt'intorno.



Che dire ?  Una macchina di assoluta precisione, degna della nota precisione Asburgica.

Vi ricordate la citazione precedente riferita al disegno del braccio e del peso ?


Osservatela con molta attenzione la foto - A e poi paragonatela con quella dello Schurr Bug............avete notato qualche similitudine ?


Se poi lo esserverete ancora meglio, vi accorgerete che vi sono anche altre analogie tra i due progetti.

E' mia convinzione che Mr. Gerard Schurr quando ha deciso di produrre il suo unico bug, lo abbia fatto ispirandosi proprio a questo progetto, la Maestria di Mr. Schurr è stata di semplificare un progetto perfetto.


Non ha caso il Bug di Mr. Schurr ha elevati doti di adattabilità nella velocità ed è uno dei migliori progetti eseugiti per un Bug, non meno di certo del Novoplex.


Febbraio 2013.

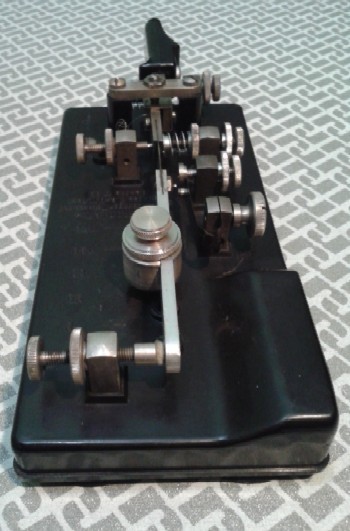

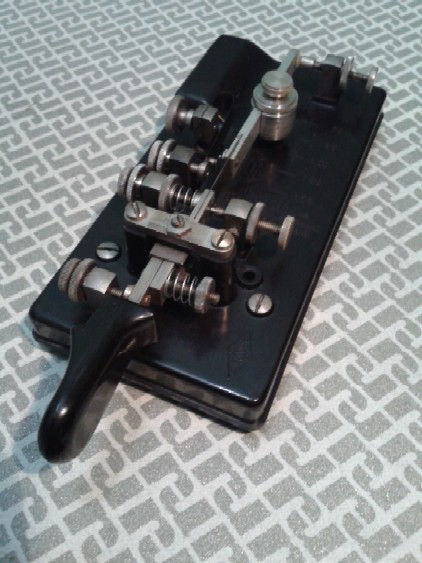

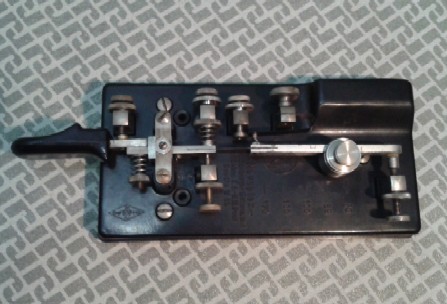

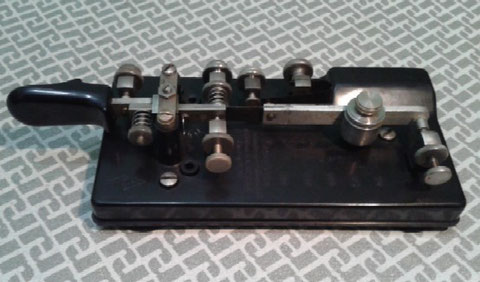

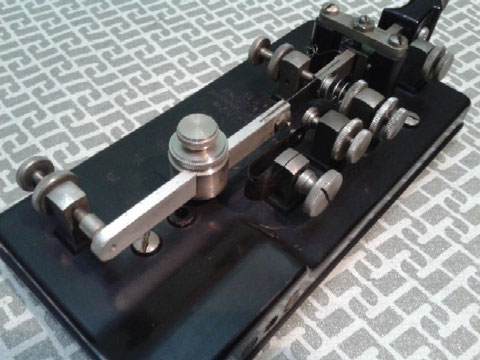

Novoplex Bug.
Novoplex Bug.
Novoplex Bug.
Novoplex Bug.
Novoplex Bug.
Novoplex Bug.
Novoplex Bug.
Novoplex Bug.
Novoplex Bug.
Novoplex Bug.
Novoplex Bug.
Novoplex Bug.
Novoplex Bug, particlar of DASD mark
Novoplex Bug, particlar of DASD mark

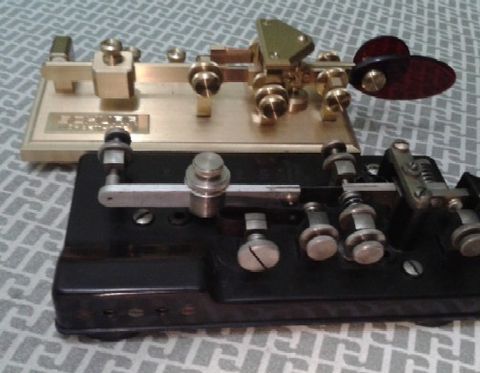

(FIG. A) Comparsion beetwen Schurr and Novoplex Bug.
(FIG. A) Comparsion beetwen Schurr and Novoplex Bug.
The Novoplex was product by first Deteusche HAM Club "DASD",for exclusively use of HAM.

Its have base in Bakelite, while inside there is a heavy metal plate that provides a right weight for bug.



Below the base there are no. 4 rubber feet of suction type with a generous diameter of 40 m.m.



Electrical continuity strips are enclosed inside the base and therefore are not visible externally.

The base has in the front of right side  symbol of pre-war DASD Association (predecessor of the DARC, the current German amateur radio club), always on the right side of the base, but at the height of the main arm is the manufacturer's name.



The Novoplex was born in the year 1935 in the town of Charlottenburger by Motoren und Geraetebau, (the engine of Charlottenburg).
Charlottenburg is a district of Berlin, located in ovest part of Berlin after the II° W. War.


The main arm of the bug is in aluminium with a special shape to rectangular section, It's very long and have on top one big round weight,(keep in mind this particulars of arm and weight, because later I will use a few additional considerations for Its).



Based on the left side of the main arm, there is some graduation marks followed by numbers.
These are the references that allow a maximum setting, by moving the weight to coincide with these marks, you will see that will vary the speed of the Bug during transmission.
With this system the set the key, and It can go up to 70, 85, 100, 130, 170 characters per minute.
In coner of right side you will se the mark od DASD writing arround a diamond, this is the dirst symbol of Deteusche HAM associations.



What can I say about his Bug ?
 That's high precision machine,
keeps faith with German precision.




Do you remember the above refers to the drawing of the arm and weight ?

Well, if you observe her carefully (Photo - A) and then compare it with the Schurr Bug ... ... ... ... did you see any similarity ?

If then they look even again well, you'll find that there are other similarities between the two projects.

It is my belief that Mr. Gerard Schurr when he decided to produce his unique Bug, He did inspired by this project, certennaly Mr. Schurr have semplify a prefect project.

Also the Schurr bug has high adaptability skills in speed and is one of the best Bug project, like a Novoplex.

February 2013.
