Mecograph

First Coffe - 1904



Di fatto ad oggi se ne conoscono solo due esemplari originali di First Coffe.

Il secondo First Coffe è stato ritrovato alcuni mesi fà in USA.

E' straordinario che a distanza di oltre 100 anni si riesca ancora a trovare dei tesori nascosti.

Posso immaginare lo stato d'emozione che ha avuto il fortunato scopritore.



Solo per correttezza cronologica inserisco qui una copia unica del primo Coffe, il primo semi-automatico brevettato e costruito al mondo dalla Mecograph sul progetto di W.O. Coffe.



Le foto complete del tasto sotto esposto, le potrete vedere alla pagina dedicata al suo costruttore Mr. Ron G3YUH.





Novembre 2012.

First Cofee repro. G3YUH
First Cofee repro. G3YUH

First Coffe - 1904





today It's arrived to us only two original First Coffe.

The second First Coffe was found a few months ago in the U.S. It 'amazing that after more than 100 years can still find hidden treasures.

I can imagine the state of emotion that had the fortunate discoverer.

Just to correct chronological insert here a unique copy of the First Coffe, the first semi-automatic patented and manufactured arround the world, is Mecograph on the draft W.O. Coffe.

The complete picture of the key belove exposed, you will see the page dedicated to its builder Mr. Ron G3YUH.



translate March 2013.

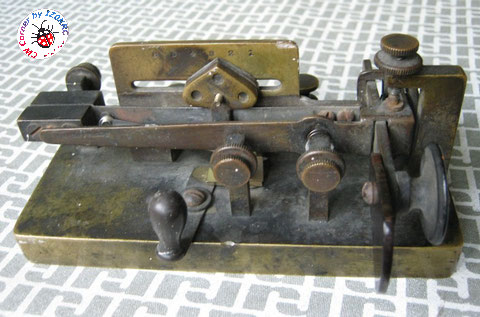

Mecograph n.3 - 1905. square pendulum brass.



Im Mecograph #03 brass (ottone) mi è appena tornato dopo dalla ricostruzione che un caro amico ha operato per l'assenza della molla di contatto dei punti.

Questo in buona sostanza è come si presentava il tasto appena arrivato dagli USA, con sopra i suoi cento e più anni di ossidi e polvere.



Ho avuto modo di provarlo ora che è tornato dalle cure e devo dire che si opera in modo eccellente.

Non ha nulla a che invidiare neanche ai suoi fratelli più giovani, figuriamoci con i Vibroplex.



Un ottimo tasto, ora dovrò solo iniziare lo smontaggio totale per un profonda lucidatura e per un trattamento conservativo reversibile.



Novembre 2012.


Mecograph #3 brass square pendulum
Mecograph #3 brass square pendulum
Mecograph #3 brass square pendulum
Mecograph #3 brass square pendulum

Mecograph n.3 - 1905. square pendulum brass.



This is Mecograph # 03 "all brass" I just got back from rebuilding, after a dear friend.

My friend have worked for rebuild the absence of the spring contact points.

This in essence is the key as it appeared just arrived from the U.S., with over a hundred years of its oxides and dust.

I got to try it now that it has come back from treatment and I must say it works excellently.It has nothing to envy even to his younger brothers, let alone with Vibroplex. A great key, now I just have to start dismantling total for a deep polishing and conservative treatment "reversible."



tanslate March 2013.

Mecograph #5 - 1907



Solo per correttezza cronologica inserisco qui una copia unica del Mecograph #5, il primo semi-automatico brevettato con i movimenti generati da due molle elicoidali.

La Dinger ha creato due tasti con analogo meccanismo, ma diversi dal Mecograph in quanto la loro peculiartià era di aver "nascosto" sotto la base la gran parte dell'hadware, dando al tasto una figura visiva più semplice e "pulita".



Le foto complete del tasto e le impressioni le potrete vedere alla direttmanete alla pagina dedicata al suo costruttore Mr. Ron G3YUH.





Novembre 2012.






Mecograph #5 repro. by G3YUH
Mecograph #5 repro. by G3YUH

Mecograph # 05 - 1907



I've insert here a copy of the Mecogrpah project # 05 for correctness as history of production.

This is the first semi-automatic patented with the movements generated by means of two helical springs.

The Dinger has created two keys with similar mechanism, but different from Mecograph because their peculiartià was to have "hide" under the base most dell'hadware, giving the button a figure visual more simple and "clean".
The complete picture of the button and you can see the impressions directly to the page dedicated to the builder Mr. Ron G3YUH.


A great project :-)


translated in April 2013.





Mecograph #06 - n.03 Round pendulum.



Nel mese di ottobre mi sono arrivati alcuni tasti diciamo "importanti", tra cui direttamente dall'Australia questo splendido Mecograph 3 round pendulum o n.06 come "standardizzato dal caro Fabio IK0IXI

Questo tipo di tasto è stato l'ultimo tasto a rilascio progettato e prodotto dalla Mecograph, nell'anno 1909.

E' stato il tasto della riscossa della Mecograph che ha cercato di riconquistare il mercato telegrafico dell'epoca.



La fortuna mia è di aver ricevuto un tasto perfetto sotto ogni profilo, meccanico ed estetico.

E per questo devo ringraziare un amico collezionista ed ex-Radiotelegrafista, che di fatto non mi ha venduto un tasto, ma mi ha affidato "un dei suoi figlioli".

Il tasto lo si vede bene è sato tenuto con cura ed amore e di questo posso solo essere onorato di averlo con me.

Al tasto non dovuto far nulla se non collegarlo alla radio per trasmettere.

Le regolazioni........lo devo ammettere che per pigrizia non ho letto in fondo i consigli di Fabio, ho provato per cosi dire "a braccio" e con pochi cambiamenti l'ho portato ad operare secondo le mie capacità, quindi devo far notare che contrariamente al primo impatto, la regolazione rimane semplice al pari di un normale Vibroplex, ma questa è solo la mia impressione.

Come si opera ?

Una vera Mercedes dell'etere e non aggiungo altro, si plasma al movimento della mano in modo sublime.

Nulla da invidiare ai tasti della concorrente dell'epoca, la famigerata Vibroplex.

Un gran lavoro di ingengeria meccanica!





Novembre 2012.







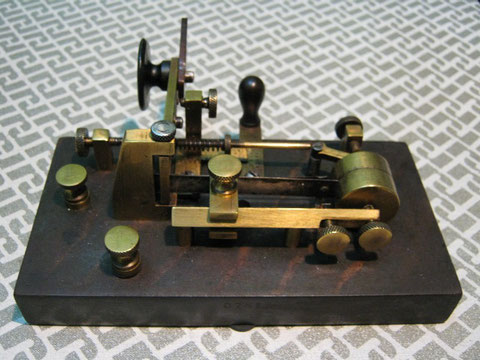

Mecograph #06 or n.3 round pendulum
Mecograph #06 or n.3 round pendulum
Mecograph #06 or n.3 round pendulum
Mecograph #06 or n.3 round pendulum
Mecograph #06 or n.3 round pendulum
Mecograph #06 or n.3 round pendulum
Mecograph #06 or n.3 round pendulum
Mecograph #06 or n.3 round pendulum
Mecograph #06 or n.3 round pendulum. Particolare dell'iscrizione sul braccio.
Mecograph #06 or n.3 round pendulum. Particolare dell'iscrizione sul braccio.
Mecograph #06 or n.3 round pendulum
Mecograph #06 or n.3 round pendulum
Mecograph #06 or n.3 round pendulum. Particolare iscrizione su leva di corto circuito
Mecograph #06 or n.3 round pendulum. Particolare iscrizione su leva di corto circuito

Mecograph # 06 or # 03 Round weight - 1909.



In October It's arrived here some keys say "important", including directly from Australia this beautiful Mecograph third round weight or n.06 as "standardized by Mr. Fabio IK0IXI".


This type of key is the last key release designed and manufactured by Mecograph in 1909.

It 'was the key for the revival of Mecograph who tried to regain market telegraph era.

This is my luck to have received a key perfect in every respect, mechanical and aesthetic.

I've to thanks a fellow collector and former radio operator, that have sold me this great key, but has given me one "of his children" The key is seen well state is held with care and love and this can only be honored to have him with me.

The key does not have to do anything, so I've connect with the radio to transmit soon.

The adjustments ........ I've to admit that laziness I ve not read the advice of Mr. Fabio, I tried so to speak "off the cuff" and with few changes I brought to work according to my ability, so I've to point out that contrary to the first impact, the adjustment is simple like a normal Vibroplex, but this is just my impression.

How do you work?

like a "Mercedes" ether and not add anything else, takes shape in the movement of the hand in a sublime way.

Nothing to envy to the keys of the competitor at the time, the famous Vibroplex.

A great job of mechanical engineering !



translate in April 2013.






Mecograph Premier - 1911



It's Just arrived !



E appena arrivato, quindi da controllare e da preparare per un leggero restauro.



Si passerà poi a testarne anche le sue funzionalità, ma da un riscontro sommario ha una struttura meccanica molto semplice che lascia intendere un "dura" attitudine per essere manipolato.

Ma queste sono solo le prime impressioni.............vedremo.



Luglio 2012.





Qui potrete trovare un link sul sito del noto O.M. W2NI Jhon Casale con una locandina dell'epoca dove si pubblicizzava la vendita del "Mecograph Premier".



http://www.telegraph-history.org/manufacturers/misc/mecograph/meco11.htm







Giugno 2012.



Mecograph Premier - 1913
Mecograph Premier - 1913
Mecograph Premier - 1913
Mecograph Premier - 1913
Mecograph Premier particolare
Mecograph Premier particolare
Mecograph Premier - 1913
Mecograph Premier - 1913
Mecograph Premier #10694
Mecograph Premier #10694

Mecograph Premier - 1911



It's Just arrived!

Now I'm prepare it for a light restoration.

It will then also to test its functionality, but a striker summary has a very simple mechanical structure that suggests a "hard" attitude to be manipulated.

But these are just my first impressions ............. .



This is a last model and unique straight semiautomatics key product by Mecograph.

The intent of Meco is to semply  her production to simplify production so as to compete with Vibroplex.



Here you will find a link on the site of the famous OM W2NI Jhon Casale with a poster of the time which said the sale of the "Mecograph Premier".



translate in April 2013.

Il prototipo Mecograph





Prototipo Mecograph 1913 circa.



Questo bug è stato prodotto all'incirca nel 1913 appena dopo la vendita della Mecograph alla Vibroplex, quindi questo Mecograph "angolare", come si può notare dalle foto ha una base orginale Mecograph, con tanto di matricola di produzione #..... con un numero spropositato di fori, ai quali non è possibile associare una funzionalità alla loro presenza, si può invece ipotizzare che la base era frutto di un progetto inziale che poi pian piano ha preso una strada diversa ed alla fine tenuto magari in esposizione tra i vari prototipi, ho venduto tout court al primo acquirente interessato ?

Chi può dirlo!

Il buon Horace Martin all'epoca era in pieno fermento creativo.

Se notte bene infatti vi è una miscelanea di parti riconducibili alla Mecograph, ed in piccola parte alla Vibroplex.



Il bug è stato censito dal Prof. Tom Perrera W1TP nella sua vasta biblioteca on line, Key n. 7145, Tank you thousand Mr. Tom. from your great job.



ndr.

7146 VERY UNUSUAL MECOGRAPH RIGHT-ANGLE BUG: Rare right-angle Mecograph bug with round shaft and round weights. Vibrating pendulum like Vibroplex. It is similar in general design to the Mecograph 1908 but it has a different frame. This key was probably made at the time that Vibroplex took over Mecograph and may have been an attempt to simplify the Mecograph designs which were developed to circumnavigate the Vibroplex patents. This key works exceptionally well and has a particularly light, crisp, and smooth action."



link alla pagina  : http://w1tp.com/m8000.htm, see Key 7146.

link alla I° foto : http://w1tp.com/7146a.jpg



UN GRAN BEL PEZZO DI STORIA, non tanto per l'unicità del BUG, ma perchè si di esso si possono costruire ore di ragionamenti e percorsi a ritroso nella storia dei bug per comprendere come poteva essere il progetto inziale.

Appena avrò del tempo................(armatevi di molta pazienza) ho l'intenzione di sviluppare dei lucidi con i riferimenti esatti di tutti i fori presenti sulla base e di passarla sui lucidi degli altri Mecograph conosciuti al fine di individuare le sue "origini progettuali".



Al momento mi sono solo limitato a riportare in asse il braccio centrale e per le pulizie vediamo in seguito.

Prima di affrontare la pulzia su un simile tasto voglio studiare quale sarà la soluzione più ottimale in termini di rendimento e preservazione.



Per ora solo le foto dello smontaggio per l'allineamento del braccio ed una semplice pulitura con strofinaccio a secco.



Agosto 2012.



Inzio fase di smontaggio, con l'evidenza della piegatura sulla leva principale
Inzio fase di smontaggio, con l'evidenza della piegatura sulla leva principale

Ecco qui il prototipo rimontato e riallineato.



Ho fatto alcune foto sui particolari meccanici per far intuire agli interessati il principio di funzionamento di questo bug angolare.



Come si presenta a primo impatto ?

Un tasto molto veloce.



Meccanicamente direi semplice, il suo "tallone d'Achille" se così si vuol dire, risiede nel punto di collegamento tra i due bracci principali, .

Il braccio di "comando che altro non è che il prolungamento dei Paddle si innesta all'interno di una sola del braccio laterale.

Questa asola è la risultante di un pezzo unico in metallo sagomato in modo da incastrare il braccio di comando e prenderne di rimando la forza per azionare il suo movimento di oscillazione, bene questa sagomatura è un pò debole, ed precedentmente, a causa di un urto accidentale è stata il frutto del disallineamento dei due braccia, ora riposti in asse.



Agosto 2012.

Particolare della sagomatura d'innesto per i due bracci principali, con ulteriore funzione di fine corsa
Particolare della sagomatura d'innesto per i due bracci principali, con ulteriore funzione di fine corsa
Particolare sagomatura d'innesto dei due bracci principali
Particolare sagomatura d'innesto dei due bracci principali
Pivot e punto d'innesto dei due bracci principali
Pivot e punto d'innesto dei due bracci principali
Particolare sistema di dumper
Particolare sistema di dumper





Ora sono impegnato nel seguire una serie di verifiche dirette ad approfondire meglio l'idea che generò questo prototipo......



Anno 2012.



Qualche tempo è passato ed i risultati delle mie ricerche sono stati esposti e pubblicati nel Primo Convegno Telegrafico Italiano tenutosi ad Ariccia nell'Ottobre del 2013.



Se vuoi leggere le informazioni relative a questo tasto, ed al periodo in cui Vibroplex ha acquistato Mecograph, prego clicca qui !

Grazie.
