Mecograph n.3 - square pendulum - 1905.





Tasto rivoluzionario e completamente diverso dai primi due modelli Mecograph.

L'impianto meccanico viene posto sopra la base e non nascosto come il Modello #02 ed il pendolo è orizzontale a differenza del First Coffe.

Qui si nota uno "scatto" di produzione per fronteggiare i nuovi prodotti di Horace Martin.

Si mantiene il sistema della vibrazione controlata, la regolazione della velocità avviene per mezzo di un cursore a forma di cuore che fornisce più o meno elasticità alla mola che mantiene i pesi.

Un sistema complesso ma valido.

Di questo tipo di tasti ne sono stati prodotti 3 diversi tipi.

  • All brass (tutto in ottone), il primo prodotto;
  • Brass on steel (ottone su acciaio)seconda versione ;
  • Steel on steel (acciaio con acciaio)ultima versione .

18 August 2017.







Il Mecograph modello #03 denominato "All brass" (ottone) è appena tornato dopo dalla ricostruzione che un caro amico ha operato per l'assenza della molla di contatto dei punti.

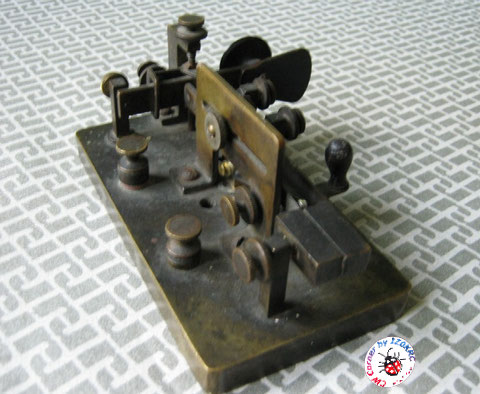

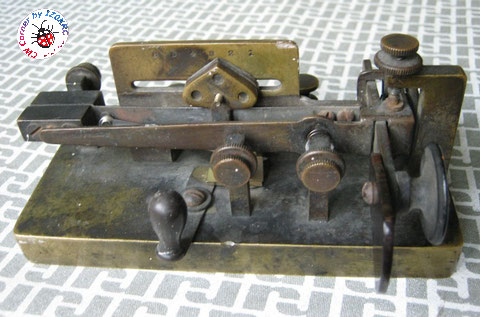

Questo in buona sostanza è come si presentava il tasto appena arrivato dagli USA, con sopra i suoi cento e più anni di ossidi e polvere.



Ho avuto modo di provarlo ora che è tornato dalle cure e devo dire che si opera in modo eccellente.

Non ha nulla a che invidiare neanche ai suoi fratelli più giovani, figuriamoci con i Vibroplex.



Un ottimo tasto, ora dovrò solo iniziare lo smontaggio totale per un profonda lucidatura e per un trattamento conservativo reversibile.



Novembre 2012.







Mecograph #3 brass square pendulum
Mecograph #3 brass square pendulum
Mecograph #3 brass square pendulum
Mecograph #3 brass square pendulum



Mecograph n.3 square pendulum - 1905.





Completely different from the first two Mecograph models and revolutionary key for the Mecograph.

The mechanical system is placed over the base and not hidden as Model # 02, the pendulum is horizontal different to the vertical of First Coffe.



Teh production quick improvment for contrast the Horace Martin's products.

This Mecograph #03 have vibration control system, it's speed regulatate by means of a heart-shaped slider that provides more or less elasticity to the spring / weight.

A complex yet valid system.



This type of key was produced in three different types :



  • All brass (all brass), the first product;
  • Brass on steel (brass on steel) second version;
  • Steel on steel (steel with steel) latest version.





18 August 2017.







This is Mecograph model #03 so called "all brass" I just got back from rebuilding of my dear friend of spring contact points.

This in essence is the key as it appeared just arrived from the U.S., with over a hundred years of its oxides and dust.

I got to try it now that it has come back from treatment and I must say it works excellently.It has nothing to envy even to his younger brothers, let alone with Vibroplex. A great key, now I just have to start dismantling total for a deep polishing and conservative treatment "reversible."

See first photo above.



Novembre 2012.











Il tasto Mecograph #03 "all brass" completamente restaurato e ripulito.

Buona visione









Mecograph key #03 "all brass" clean and restored, like new.  See under the last photos.



09 September 2017.











Mecograph 3 all brass SqP - 1Mecograph #3 All brass
Mecograph 3 all brass SqP - 2Mecograph #3 All brass
Mecograph 3 all brass SqP 4Mecograph #3 All brass
Mecograph 3 all brass SqP - 3Mecograph #3
Mecograph 3 all brass SqP 6Mecograph #3 particular of complex hardware
Mecograph 3 all brass SqP - 5Mecograph #3 All brass
Mecograph 3 all brass SqP - Patent writeMecograph #3 Patent Pending
Mecograph 3 all brass SqP - Top wieuMecograph #3 Top wieu
Mecograph 3 all brass SqP - rearMecograph #3 Underbase







Il secondo modello di Mecograph #3 "square pendulum" Brass on Steel





Second kind of Mecograph #3 "square pendulum" Brass on Stell





Add. 20 September 2017.







Mecograph 3 brass on Steel SqP -Mecograph #3 Brass on steel
Mecograph 3 brass on Steel SqP - 2Mecograph #3
Mecograph 3 brass on Steel SqP - 1Mecograph #3 Brass on steel
Mecograph 3 brass on Steel SqP - 3Mecograph #3
Mecograph 3 brass on Steel SqP - 5Mecograph #3 particular of complex hardware
Mecograph 3 brass on Steel SqP - 6Mecograph #3 particular of complex hardware
Mecograph 3 brass on Steel SqP - PatentMecograph #3 Petent
Mecograph 3 brass on Steel SqP - Serial NumbMecograph #3 S/N
Mecograph 3 brass on Steel SqP -- top wieuMecograph #3 Top wieu
Mecograph 3 brass on Steel SqP - RearMecograph #3 Underbase
