Il prototipi Mecograph





Prototipo Mecograph 1913 circa.



Questo bug è stato prodotto all'incirca nel 1913 appena dopo la vendita della Mecograph alla Vibroplex, quindi questo Mecograph "angolare", come si può notare dalle foto ha una base orginale Mecograph, con tanto di matricola di produzione #..... con un numero spropositato di fori, ai quali non è possibile associare una funzionalità alla loro presenza. Quello che invece si può ipotizzare che la base era stata prodotta in modo standard e poi con la vendita della Mecograph ed i nuovi proprietari sia stata modificata per ottenere un prodotto diverso rimasto poi in esposizione tra i vari prototipi creati in quel momento, oppure venduto tout court al primo acquirente interessato.

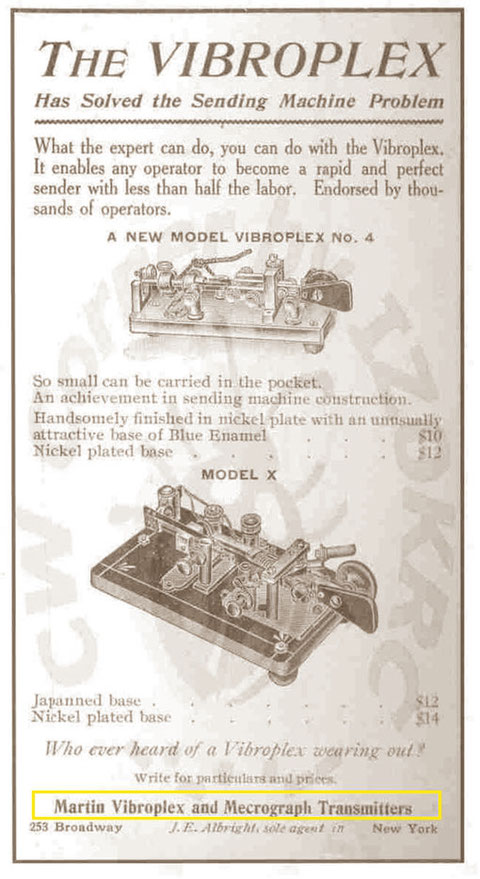

Sotto un interessante pubblicità in cui la Vibroplex propone in vendita anche i prodotti della mecograph.







Il buon Horace Martin all'epoca era in pieno fermento creativo.

Se notte bene infatti vi è una miscelanea di parti riconducibili alla Mecograph, ed in piccola parte alla Vibroplex.



Il bug è stato censito dal Prof. Tom Perrera W1TP nella sua vasta biblioteca on line, Key n. 7145, Tank you thousand Mr. Tom. from your great job.



ndr.

7146 VERY UNUSUAL MECOGRAPH RIGHT-ANGLE BUG: Rare right-angle Mecograph bug with round shaft and round weights. Vibrating pendulum like Vibroplex. It is similar in general design to the Mecograph 1908 but it has a different frame. This key was probably made at the time that Vibroplex took over Mecograph and may have been an attempt to simplify the Mecograph designs which were developed to circumnavigate the Vibroplex patents. This key works exceptionally well and has a particularly light, crisp, and smooth action."



link alla pagina  : http://w1tp.com/m8000.htm, see Key 7146.

link alla I° foto : http://w1tp.com/7146a.jpg



UN GRAN BEL PEZZO DI STORIA, non tanto per l'unicità del BUG, ma perchè si di esso si possono costruire ore di ragionamenti e percorsi a ritroso nella storia dei tasti semiauotmatici al fine di comprendere come poteva essere il progetto iniziale.

Appena avrò del tempo................(armatevi di molta pazienza) ho l'intenzione di sviluppare dei lucidi con i riferimenti esatti di tutti i fori presenti sulla base e di passarla sui lucidi degli altri Mecograph conosciuti al fine di individuare le sue "origini progettuali".



Al momento mi sono solo limitato a riportare in asse il braccio centrale e per le pulizie vediamo in seguito.

Prima di affrontare la pulizia su un simile tasto voglio studiare quale sarà la soluzione più ottimale in termini di rendimento e preservazione.



Per ora solo le foto dello smontaggio per l'allineamento del braccio ed una semplice pulitura con strofinaccio a secco.



Agosto 2012.

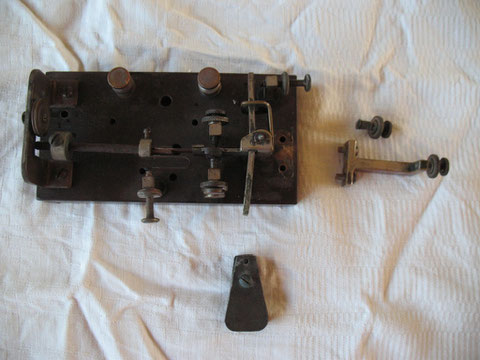

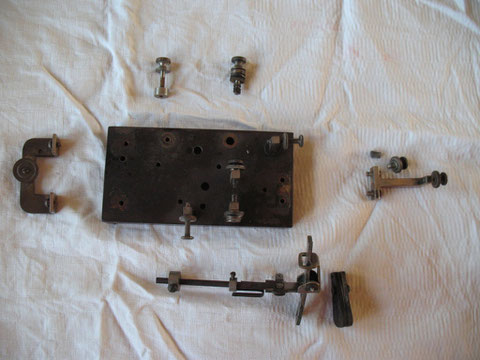

Inzio fase di smontaggio, con l'evidenza della piegatura sulla leva principale
Inzio fase di smontaggio, con l'evidenza della piegatura sulla leva principale

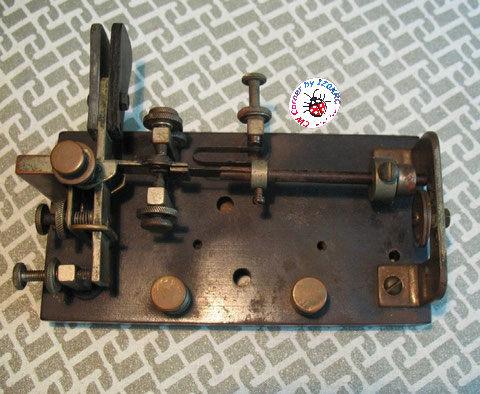

Ecco qui il prototipo rimontato e riallineato.



Ho fatto alcune foto sui particolari meccanici per far intuire agli interessati il principio di funzionamento di questo bug angolare.



Come si presenta a primo impatto ?

Un tasto molto veloce.



Meccanicamente direi semplice, il suo "tallone d'Achille" se così si vuol dire, risiede nel punto di collegamento tra i due bracci principali, .

Il braccio di "comando che altro non è che il prolungamento dei Paddle si innesta all'interno di una sola del braccio laterale.

Questa asola è la risultante di un pezzo unico in metallo sagomato in modo da incastrare il braccio di comando e prenderne di rimando la forza per azionare il suo movimento di oscillazione, bene questa sagomatura è un pò debole, ed precedentmente, a causa di un urto accidentale è stata il frutto del disallineamento dei due braccia, ora riposti in asse.



Agosto 2012.

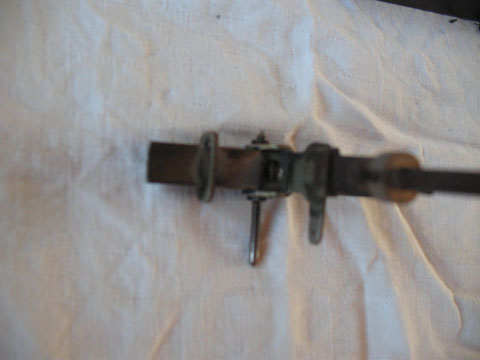

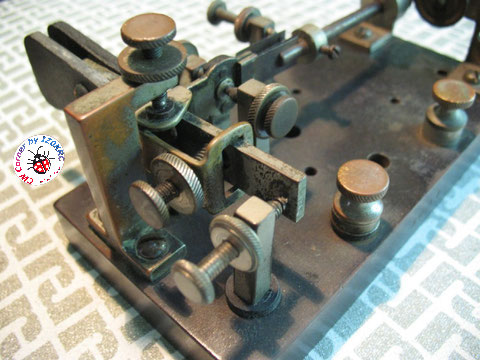

Particolare della sagomatura d'innesto per i due bracci principali, con ulteriore funzione di fine corsa
Particolare della sagomatura d'innesto per i due bracci principali, con ulteriore funzione di fine corsa

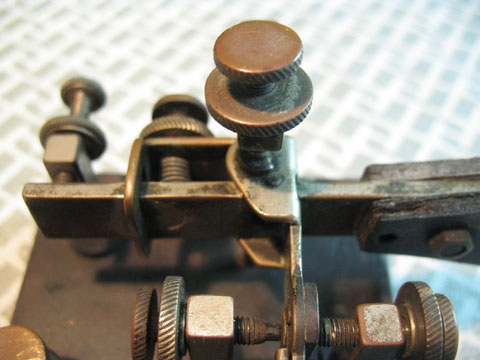

Particolare sagomatura d'innesto dei due bracci principali
Particolare sagomatura d'innesto dei due bracci principali

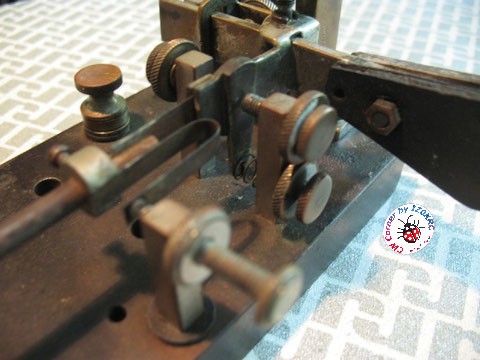

Pivot e punto d'innesto dei due bracci principali
Pivot e punto d'innesto dei due bracci principali

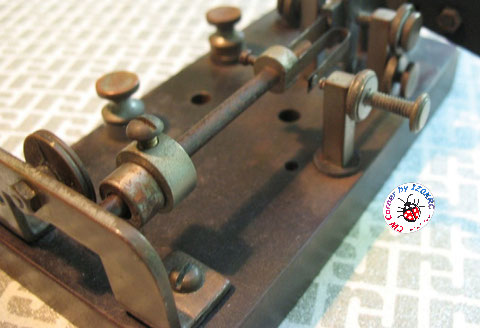

Particolare sistema di dumper
Particolare sistema di dumper





Ora sono impegnato nel seguire una serie di verifiche dirette ad approfondire meglio "l'idea" che ha generato questo prototipo......



Anno 2012.







____________________________________________________________________







Qualche tempo è passato ed i risultati delle mie ricerche sono stati esposti e pubblicati nel Primo Convegno Telegrafico Italiano tenutosi ad Ariccia nell'Ottobre del 2013.



Se sei curioso e vuoi leggere maggiori informazioni relative a questo tasto e comprendere le vicende che sono ruotate intorno al periodo in cui la Vibroplex ha acquistato la Mecograph allora clicca qui !





Grazie e buona lettura.







Anno 2013.
